Як різьбова система зробила революцію в ефективності буріння. Історія клієнтів Sandvik
Говорять компанії
Із впровадженням нового бурового інструменту CT55/CT67 для наземних бурових установок – компанія Sandvik довела: не завжди «великі» машини є вирішальними для ефективної роботи. Цю історію для читачів NADRA.INFO переклали та адаптували в компанії «Роксервіс» – офіційному дистриб’юторі концерну Sandvik в Україні. Радимо до прочитання та наслідування
Компанія Sandvik неодноразово доводила своїми новаторськими розробками, що високопродуктивна бурова система – це більше, ніж просто сума її компонентів. Коли всі компоненти ідеально підігнані один до одного, можна досягти вражаючого зростання результатів, що Sandvik і доводить своєю новинкою. Головною відмінністю нової бурової системи CT є інноваційний дизайн параболічної різьби, але Sandvik CT – це набагато більше. Вона є справжньою технологічною віхою в бурінні з гідроперфоратором, яка забезпечує справжній квантовий стрибок в ефективності буріння завдяки низці оптимізованих деталей — як довели численні приклади застосування вже за кілька місяців.

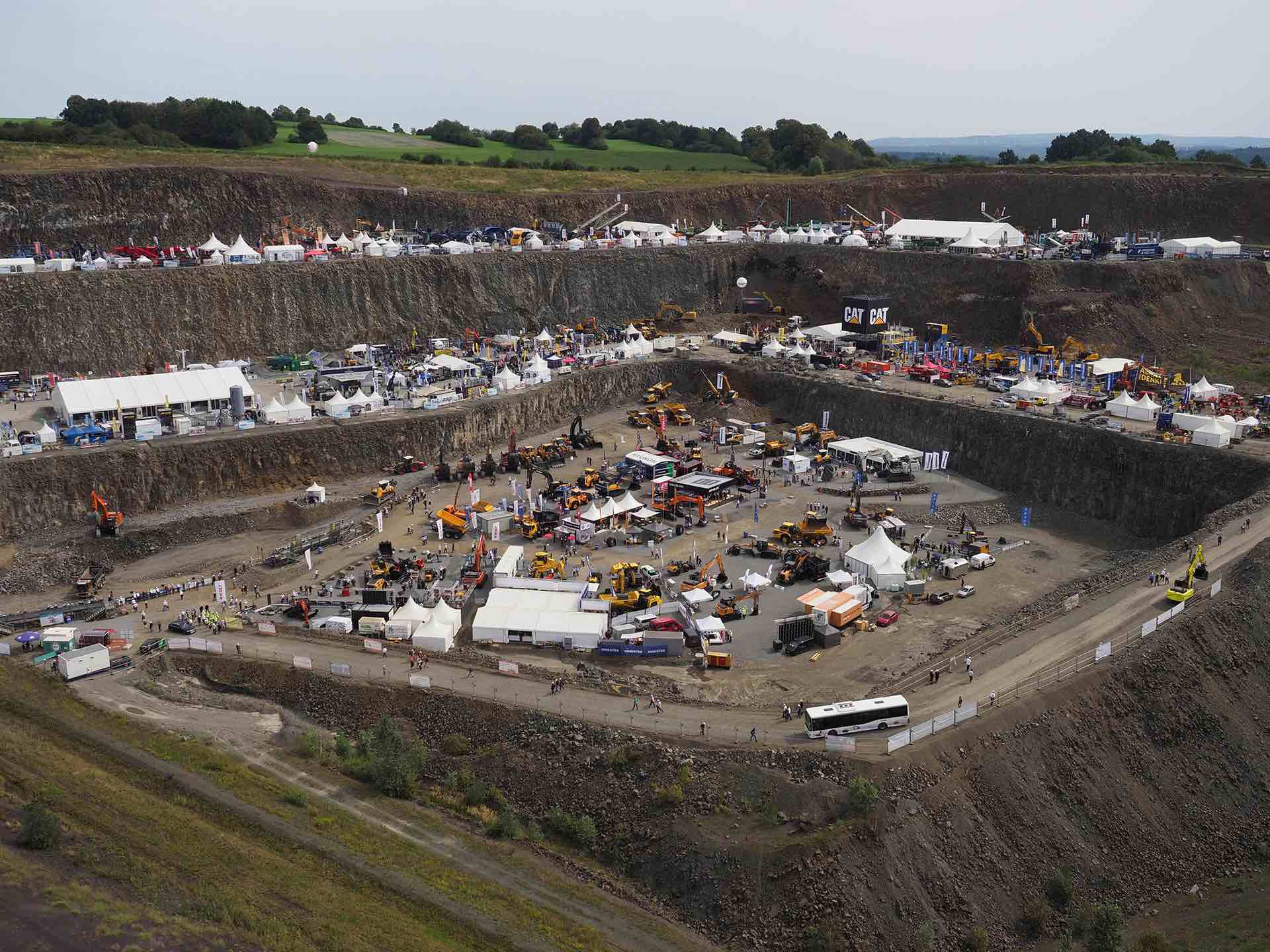

Багато великих компаній співпрацюють із Sandvik десятиліттями. До них належить, наприклад, MHI Group (Mitteldeutsche Hartstein-Industrie, MHI Gruppe), яка, серед іншого, управляє одним із найважливіших кар’єрів твердих порід у Німеччині в Нідер-Офлейдені (локація). Багато хто, ймовірно, знайомий з цим місцем, оскільки тут кожні три роки проводиться виставка SteinExpo (наступна виставка – у вересні 2026 р.):
Компанія покладається на бурові технології Sandvik вже понад 20 років і наразі в кар’єрі працює Pantera DP1100i. Після придбання у 2018 р., буровий верстат перебуває у своєму «розквіті» та успішно зарекомендував себе багатьма тисячами метрів буріння у складних умовах. Як визнає операційний керівник Філіп Тушхофф (Philipp Tuschhoff), у 2023 р. Sandvik оголосив про своє бажання зробити функціонуючий комплекс ще кращим, що викликало велике зацікавлення.
«Звичайно, як постачальник, ви повинні навести вагомі аргументи, щоб переконати такого важливого клієнта, як MHI, у необхідності модернізації бурової установки для тестових робіт», — пояснює Еккегард Болле (Ekkehard Bolle), менеджер з продажу бурового інструменту Sandvik. Адже установка Sandvik Pantera використовується не лише в Нідер-Офляйдені, а й ще на трьох інших кар’єрах.
На момент впровадження систем CT55/CT67 бурова машина потребувала певних змін. У MHI установка Pantera DP1100i була оснащена попередньою різьбовою системою ST58. Для переходу на більший діаметр CT67 довелося встановити нові затискні кулачки, секторні пластини касети та більшу головку промивки. Причину цього можна знайти в конструкції різьби: енергія гідроперфоратора більше не передається через нижню частину різьби, як у випадку з системою ST58, а через так зване «плече» на зовнішньому кінці різьби. В результаті хвостовик став товщим і потребує більшої головки промивки.
«Ми довірились досвіду Sandvik і не розчарувалися», — задоволено коментує Філіп Тушхофф.
Тестування почалося з середини липня 2023 р.. В Нідер-Офляйдені добувають класичний колоноподібний базальт з усіма його (буровими) проблемами: висока щільність і міцність, нерівномірна тріщинуватість, особливо між базальтовими колонами, а також прошарки м’якого туфу. Щоб уникнути відхилення свердловин у таких умовах – жорсткість бурової колони має вирішальне значення. Внутрішні напруги в буровій колоні були мінімальні, навіть при бурінні на глибину до 30 метрів. Насправді, вражає, коли бурова колона витягується зі свердловини і всі 4,3-метрові штанги легко роз’єднуються.
Результати не забарилися: пробуривши тестовою колоною понад 15 000 м, вже на початку листопада компанія MHI вирішила перейти на систему CT67 на постійній основі.
«Ефект був колосальним і миттєвим», — згадує Тушхофф, додаючи — «Найпомітнішим було різке зростання продуктивності та зниження витрат пального на 30%».
Це пояснюється не тільки новою головкою промивки, а й внутрішніми перевагами системи: жорсткість збільшено на 45% порівняно зі штангами GT60, а також розширено продувний канал. При цьому загальна вага системи майже не змінилася порівняно з GT65. Завдяки підвищеній жорсткості вдалося збільшити силу удару та тиск подачі без втрати точності буріння.
«Як непрямий наслідок, ми змогли також вибрати 96-міліметрові бурові коронки Sandvik з напівбалістичними штирями, які служили довше, одночасно піднявши швидкість буріння», – каже Філіп Тушгофф, задоволений одним із додаткових синергетичних ефектів.
Продуктовий спеціаліст Sandvik Еккегард Болле пояснює: «Особлива геометрія різьби дозволяє рівномірно розподіляти енергію удару, знижуючи точкові навантаження. Це зменшує напругу в буровій колоні». За словами Тушхоффа, завдяки цьому процес з’єднання та роз’єднання штанг став ще легшим — зекономлені секунди дають істотний приріст ефективності та полегшують автоматизацію буріння.

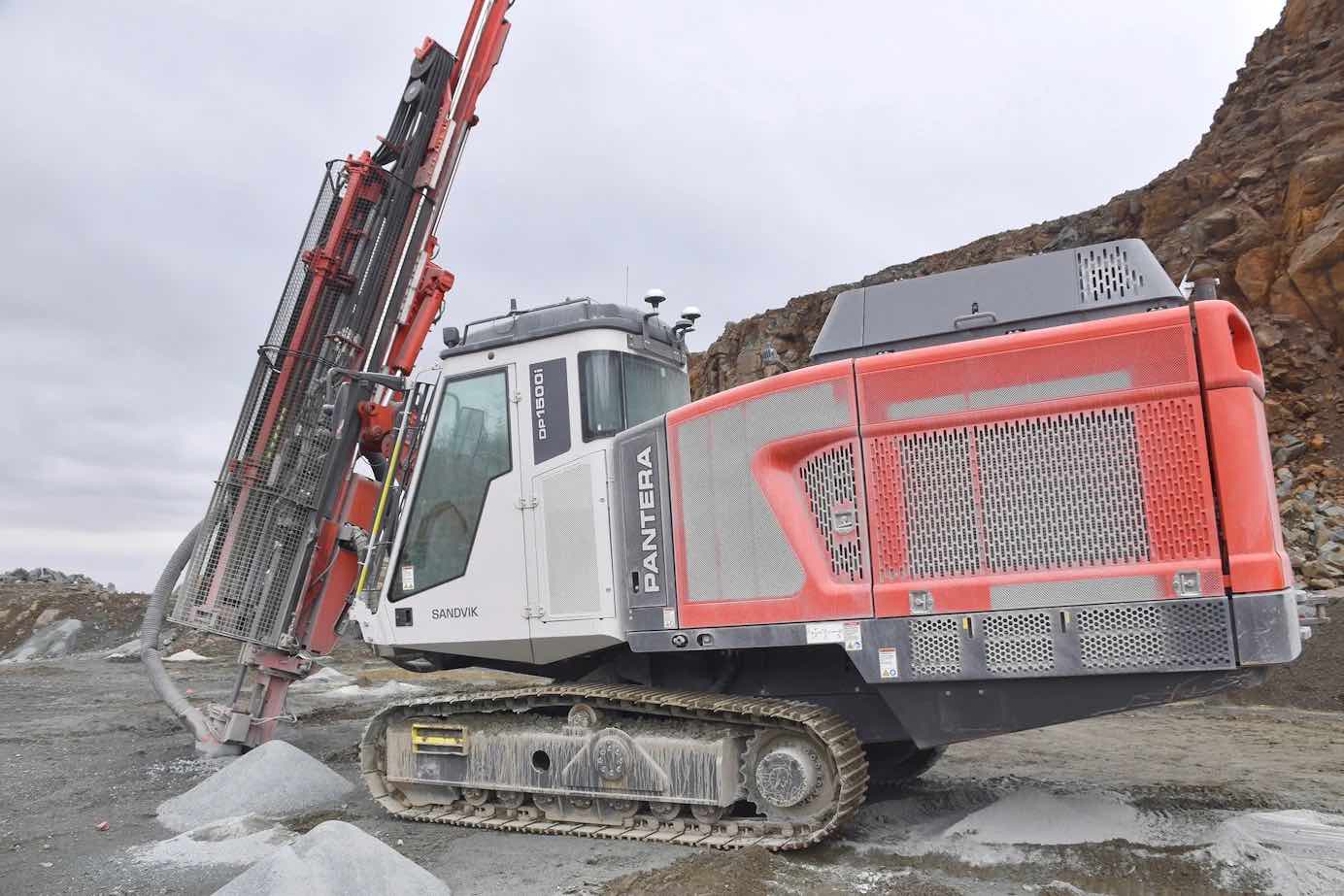

Ці успіхи підтверджуються і в іншому кар’єрі — всього за 50 км у західному напрямку, де компанія Basalt AG (BAG) видобуває палеозойський діабаз (локація). Тут головний операційний менеджер Бернд Айдінг (Bernd Eiding) теж довіряє Sandvik уже багато років. Із червня 2023 р. тут працює нова установка Pantera DP1500i, яка одразу була оснащена системою CT67 за рекомендацією дилера Sandvik пана Ральфа Огроске (Ralf Ogroske). Не було потреби переобладнувати субкомпоненти, особливо головку промивки, оскільки тут уже був встановлений попередній інструмент GT65.
В діабазі також складні умови — чергування твердих і м’яких шарів, глинясті включення. «Різні за твердістю ділянки та нерівномірна тріщинуватість тут вже є проблемою, і ми також буримо вивітрені розкривні породи під час розширення уступів», – описує Бернд Ейдінг. Він був вражений підвищенням ефективності:
«Із CT67 ми досягаємо швидкості буріння 1,2–1,3 м/хв, замість 0,9 м/хв з попереднім буровим інструментом».
Завдяки зменшенню простору між штангою та стінкою свердловини та пов’язаному з цим збільшенням швидкості продувки можливе точне буріння зі збільшеною ударною силою. Під час витягування бурової колони помітно легше роз’єднувати штанги, що призводить до зниження розтягувального напруження на всіх задіяних компонентах, від бурової колони до гідроперфоратора.
Одним із питань, яке особливо цікавило Бернда Ейдінга та BAG у цьому контексті, була якість свердловин, особливо відхилення свердловин відповідно до заданого планування.
«Ми перевіряємо деякі свердловини одразу після буріння, хоча б для того, щоб переконатися, що необхідні специфікації дотримані, бо ніхто не хоче тут розльоту породи. Результат був дуже переконливим. Пробурені свердловини оператором, який не мав великого досвіду в таких умовах експлуатації, і глибина яких досягала 26 м, були виміряні інженером з вибухових робіт Йоахімом Мільде (Joachim Milde, Sprengtechnik 24) за допомогою зонду, і вони були надзвичайно точними».
Як і у випадку з MHI, бурова установка Pantera у BAG також не повністю завантажена на Штокхаузен, тому машина бурить і на інших кар’єрах BAG, коли це необхідно.
«Навіть після перших випробувань на цьому об’єкті ми переконались, що система CT67 може працювати з усіма породами, чи то пісковик, чи базальт, кварцит або ж кварцовий кератофір. Ми не розчарувалися!», — з ентузіазмом каже Бернд Ейдінг. Після проходки щонайменше 15 000 м при збільшеному терміні служби порівняно з GT65, компанія BAG вирішила переобладнати ще одну бурову установку Sandvik Pantera на бурову систему CT67.
Досвід, отриманий в широкому спектрі практичних випробувань, переконливо доводить тезу про те, що навіть досконала бурова установка ефективна лише настільки, наскільки ефективний її буровий інструмент, за допомогою якого виконується реальна робота.
«Попередня концепція Sandvik GT добре зарекомендувала себе у наших клієнтів протягом останніх 20 років і забезпечила надзвичайно надійне та продуктивне буріння», – пояснює представник Sandvik Еккехард Болле: «Завдання було добре відомим з попередніх років, але ми змогли впевнено задовольнити найвибагливіших клієнтів з новим інструментом CT, оскільки з травня 2022 р. система вже успішно випробувалась разом з буровою компанією Kautz в Дортмунді і добре зарекомендувала себе у роботі».
Крім того, у 2023 році система CT67 була також протестована на граніті, вапняку та інших породах за допомоги демонстраційної установки Pantera DP1100i по всій Німеччині. Ці демонстрації в кінцевому підсумку привели до успішного продажу повної системи Sandvik Pantera і CT67 двом клієнтам. Спільна робота місцевого дилера Ralf Ogroske та Еккехарда Болле з Sandvik з налаштуванням техніки під потреби клієнта, а також хороше співвідношення ціни та строку служби бурового інструменту — усе це стало запорукою успіху.
